        多級磁力泵









    CD型化工多級磁力泵








          CD型化工多級磁力泵


    產品名稱：
  CD型化工多級磁力泵





  型號：CD




  流量：2-280m3/h




  揚程：20-600m




  功率：5.5-315KW









          良大優勢：

    1、質量穩定：實行全過程質量監控

            細心把關，全方位檢測！

2、價格合理：高效率的成本控制

            減少開支，讓利于客戶！

3、交貨快捷：充足的庫存，便捷的物流

            嚴格按照合同期交貨！





          訂貨須知：

    請您盡量提供詳細參數

            ①名稱 ②型號 ③流量 ④揚程 ⑤功率 ⑥轉速

            ⑦口徑 ⑧壓力 ⑨材質 ⑩電壓 ?溫度 ?介質 ?附件





          良大服務：

    提供全套流體控制解決方案，良大泵業
          售前、售中、售后專業服務。








  您正在瀏覽：【CD型化工多級磁力泵】









             CD型化工多級磁力泵詳細介紹




                   CD型化工多級磁力泵產品概述：

CD型無泄漏石油化工流程多級磁力泵是我公司在解決小流量，高揚程的流體輸送難題而設計。其結構、水力及磁路設計采用新穎技術，成功地將磁力驅動技術應用于多級磁力離心泵，解決了大功率，大間隙磁路設計及高工作壓力下多級泵的軸向力平衡及靜密封問題。同時采用磁力驅動聯軸器及軸承失效監控裝置的配合，更保障了泵長期安全可靠運行。



CD型化工多級磁力泵型號說明：


          C：磁力驅動型


          D：多級型


          12：進口口徑65mm


          50：葉輪名義直徑50mm






CD型化工多級磁力泵產品優點：


          1、CD無泄漏石油化工流程多級磁力泵是我公司根據HG/T 2730-2012.API685-2000自行研發設計臥式徑向剖分，外殼為筒形結構，內殼為節段式結構全密封、無泄漏、無污染的流量小、揚程高、體積小新型工業用泵；


          2、泵體、內轉子、泵蓋、葉輪、隔離套和泵軸等過流部件材質可采用304、316、316L、904、TA2、HC276等材質精密鑄造成型；


          3、泵體和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和精密鑄造，應能承受高速高壓液體的沖刷，且能夠承受瞬時熱沖擊的影響，具有高抗汽蝕能力、流道光潔、互換性好，保證泵的耐腐蝕性和耐壓性；　


          4、葉輪采用CFD計算機流體力學設計水力部件進行模塊設計和精密鑄造，保證了可靠的扭矩傳遞，其閉式結構，流道優化設計、高效率、低NPSHR值、互換性好，保證了泵流量及揚程穩定性；


          5、隔離套是采用316L、TA2、HC276等材質及低漩渦隔套設計，隔離套處于一個正弦交變的磁場中，在垂直于磁力線方向的截面上感應出渦電流并轉化成熱量。可選用高電阻率、高強度的HC276材料制作隔離套，在降低渦流方面效果十分明顯，消除所有多余的熱量而減少了能耗；具有較高的耐破裂壓力、安全系數高，同時將泵腔與外界完全隔離，使泵室完全處于密封狀態，是輸送過程中達到無泄漏。


          6、動環、軸套、滑動軸承采用高耐磨耐溫的晶體碳化硅,碳化鎢等材料，其具有強度高、耐磨性及任性好、抗腐蝕性強，有效地保證泵的使用壽命；


          7、磁塊選用釤鈷2:17，它的磁能積為28兆高斯奧特斯，可耐受溫度的極限是350℃，可以最大程度避免退磁，使得磁材料的理論使用壽命高達20年；


          8、泵軸向力自平衡結構是利用流體水力學原理，通過流體壓差自動平衡軸向力，滾動軸承的推力盤只是在啟動和停車瞬間承受不平衡軸向力，能做到在工況點軸向力幾乎為零，大大提高了整機運行的穩定性；


          9、磁力泵采用雙滑動軸承結構，運行更平穩，使介質流通順暢、滑動軸承的潤滑效果完美；軸套和滑動軸承中的彈性墊片結構，延長軸承的使用壽命，減少泵的振動，同時避免了由于高溫條件引起的滑動軸承脹裂；


          10、無泄漏，所有密封點采用封閉式靜密封密封，通過磁性聯軸器驅動，不需要氮氣密封，安全、經濟和高效，解決了介質泄漏；


          11、傳動部件滾動軸承采用SKF或NSK油脂潤滑免維護軸承。


          12、內循環的冷卻和潤滑方式，更適宜輸送各種流體介質，包括易汽化介質；


          13、根據介質溫度選用底腳支承(基本型)和中心支承(高溫型)。



CD型化工多級磁力泵產品用途：

產品用途：廣泛應用于石油、化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體，尤其適用于易燃、易爆、易揮發、有毒、高溫、強酸堿、有機容劑和貴重液體的輸送。


          適用溫度：-20～120℃，采用新型材料耐溫可達-20～400℃；


          選裝配件：溫度監控裝置，防空運轉裝置，泄漏監控裝置；


          注意事項：當介質比重大于1.3mg/cm3時訂貨時應說明，禁止空運轉，禁止輸送含有顆?；蛴薪Y(jié)晶的介質。

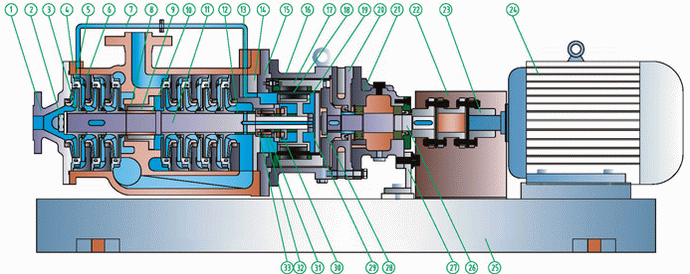

          CD型化工多級磁力泵產品結構圖：





          CD型化工多級磁力泵性能參數表：


          CD標準性能表



          泵 型 號
流量(m3/h)
揚程
轉速(r/min)
效率(%)
功率(kW)
必需汽蝕余量NPSHr(m)



          軸功率
電機功率



          CD1.6-50
2
 2
100
2950
13
3.35
7.5
2



          3
150
5.03
11



          4
200
6.07
15



          5
250
8.38
15



          6
300
10.05
18.5



          7
350
11.73
22



          8
400
13.4
22



          CD3-43
2
3
86
2950
13.5
5.2
7.5
2



          3
129
7.8
11



          4
172
10.4
15



          5
215
13
18.5



          6
258
12
17.6
22



          7
301
20.5
30



          8
344
23.4
30



          9
387
26.3
37



          10
430
29.3
37



          CD6-25
3
6.3
75
2950
33
3.9
5.5
2.5



          4
100
5.2
7.5



          5
125
6.5
11



          6
150
7.8
11



          7
175
9.1
15



          8
200
10.4
15



          9
225
11.7
15



          10
250
13
18.5



          11
275
14.3
18.5



          12
300
15.6
22



          CD6-43
2
6
86
2950
21
6.7
11
2



          3
129
10
15



          4
172
13.4
18.5



          5
215
16.7
22



          6
258
20.1
30



          7
301
23.4
30



          8
344
26.8
37



          9
387
30.1
37



          10
430
33.4
45



          CD10-40
2
10
80
2950
33
6.6
11
2.3



          3
120
9.9
15



          4
160
13.2
18.5



          5
200
16.5
22



          6
240
19.8
30



          7
280
23.1
30



          8
320
26.4
37



          9
360
29.7
37



          10
400
33
45



          CD12-25
3
12.5
75
2950
42
6.08
7.5
2



          4
100
8.1
11



          5
125
10.1
15



          6
150
12.2
15



          7
175
14.2
18.5



          8
200
16.2
22



          9
225
18.3
22



          10
250
20.3
30



          11
275
22.3
30



          12
300
24.3
30



          CD12-50
3
12.5
150
2950
28
18.2
30
2.7



          4
200
24.3
30



          5
250
30.4
37



          6
300
36.5
45



          7
350
42.5
55



          8
400
48.6
55



          9
450
54.7
75



          10
500
60.8
75



          11
550
66.8
90



          12
600
72.9
90



          CD25-30
3
25
90
2950
50
12.2
15
2.9



          4
120
16.3
22



          5
150
20.4
30



          6
180
24.5
30



          7
210
28.6
37



          8
240
32.7
45



          9
270
36.8
45



          10
300
40.8
55



          CD25-50
2
25
100
2950
40
17
22
2.9



          3
150
25.5
37



          4
200
34
45



          5
250
42.5
55



          6
300
51
75



          7
350
59.5
75



          8
400
68
90



          9
450
76.6
110



          10
500
85.1
110



          CD46-30
3
46
90
2950
58
19.4
30
3.5



          4
120
25.9
37



          5
150
32.4
45



          6
180
38.9
55



          7
210
45.3
55



          8
240
51.8
75



          9
270
58.3
75



          10
300
64.8
90



          CD46-50
2
46
100
2950
51
24.6
30
3.5



          3
150
36.8
45



          4
200
49.1
75



          5
250
61.4
75



          6
300
73.7
90



          7
350
85.9
110



          8
400
98.2
132



          9
450
110
132



          10
500
122
160



          11
550
135
160



          12
600
147
185



          CD85-45
2
85
90
2950
56
37
45
4.2



          3
135
55
75



          4
180
74
90



          5
225
93
110



          6
270
112
160



          7
315
130
160



          8
360
149
185



          9
405
167
220



          CD85-80
2
85
160
2950
53
70
90
4.4



          3
240
104
132



          4
320
139
185



          5
400
174
220



          6
480
208
250



          7
560
243
315



          CD155-30
3
155
90
1480
63
60
75
3.6



          4
120
80
110



          5
150
100
132



          6
180
120
160



          7
210
140
185



          8
240
160
200



          9
270
180
220



          10
300
200
250



          CD280-43
2
280
86
1480
65
100
132
4



          3
129
151
185



          4
172
201
250



          5
215
250
315
















          提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【CD型化工多級磁力泵】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
