當前位置：首頁 >> 離心泵 >> 單級離心泵 >> S、SH型單級雙吸離心泵

更新時間 2026-1-16 0:40:03

單級離心泵

S、SH型單級雙吸離心泵

產品名稱：

S、SH型單級雙吸離心泵

型號：

S、SH型

流量：

72-5310m3/h

揚程：

10-125m

功率：

30-800KW

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③流量 ④揚程 ⑤功率 ⑥轉速 ⑦口徑 ⑧壓力 ⑨材質 ⑩電壓 ?溫度 ?介質 ?附件
良大服務：	提供全套流體控制解決方案，良大泵業 售前、售中、售后專業服務。

您正在瀏覽：【S、SH型單級雙吸離心泵】

S、SH型單級雙吸離心泵詳細介紹

S、SH型單級雙吸離心泵產品概述：
S、SH型單級雙吸離心泵的吸入口和吐出口均在水泵的軸心線下方，與軸線垂直成水平方向。維修方便，無須拆卸進、出水管路及電動機，高效節能、應用范圍廣。S、SH型單級雙吸離心泵是新型節能臥式中開泵，主要由泵體、泵蓋、軸、葉輪、密封環、軸套、軸承部件等組成，其吸入口和排出口均在水泵軸心線下方，檢修時，只要將泵蓋揭開，即可將全部零件拆下進行維修。供輸送清水或物理化學性質類似水的其它液體，根據用戶需求，通過改變泵結構及材質可用于輸送多泥沙水或各類腐蝕性液體。其性能符合JB/1050-93《單吸雙吸清水離心泵型式與基本參數》標準。適用于工廠、礦山、城市給水、電站、自來水、農田灌溉和各種水利工程。具有結構緊湊、外形美觀、穩定性好、便于安裝、運行平穩、噪音低、使用壽命長、維修方便的特點。

S、SH型單級雙吸離心泵型號意義：

例如：300 S 90 A

300 – 吸入口直徑

S、SH– 單級雙吸離心泵

90 – 設計揚程

A – 葉輪經一次切割

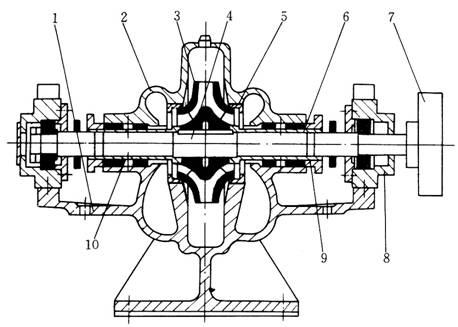

S、SH型單級雙吸離心泵產品結構圖：

1—泵體；2—泵蓋；3—葉輪；4—軸；5—密封環；

6—軸套；7—聯軸器；8—軸承體；9—填料壓蓋；10—填料

S、SH型單級雙吸離心泵產品結構：

1、主要零件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套等。

2、吸入口與吐出口均在水泵軸心線的下方，與軸線垂直成水平方向，檢修時無需拆卸進出口水管及電機。

3、從傳動方向看去，水泵為順時針方向旋轉(可改為逆時針方向旋轉)。

4、水泵通過聯軸器由電動機直接傳動。

5、軸封為軟填料密封(可采用機械密封結構)，在填料之間有水封環，水泵工作時小量高壓水通過水風管流入填料腔起水封作用。

S、SH型單級雙吸離心泵性能參數表：

型號	流量 Q ( m 3 /h)	揚程 H (m)	轉速 n (r/min)	功率 (KW)		效率η (%)	汽蝕余量 (NPSH)r(m)	備注（老型號）
型號	流量 Q ( m 3 /h)	揚程 H (m)	轉速 n (r/min)	軸功率	電機功率	效率η (%)	汽蝕余量 (NPSH)r(m)	備注（老型號）
100S90	80	90	2950	30.1	37	65	2.5
100S90A	72	75		23	30	64	2.5
150S100	160	100		59.8	75	73	3.5
150S78	160	78		45	55	73.5	3.5	6sh-6
150S78A	144	62		33.8	45	72	3.5	6sh-6 A
150S50	160	50		27.3	37	80	3.9	6sh-9
150S50A	144	40		20.9	30	75	3.9	6sh-9 A
150S50B	133	36		18.6	22	70	3.9	6sh-9B
200S95A	280	95		91.7	110	79.2	5.3	8sh-6A
200S95B	270	75		73.5	90	75	5.3	8sh-6B
200S63	280	63		58.3	75	82.7	5.8	8sh-9
200S63A	270	46		45.1	55	75	5.8	8sh-9 A
200S42	280	42		38.1	45	84.2	6	8sh-13
200S42A	270	36		33.1	37	80	6	8sh-13A
250S65	485	65	1450	109	132	78.6	3	10sh-6
250S65A	468	54		89.4	110	77	3	10sh-6A
250S39	485	39		61.5	75	83.6	3.2	10sh-9
250S39A	468	30.5		49.3	55	79	3.2	10sh-9 A
250S24	485	24		36.9	45	85.8	3.5	10sh-13
250S24A	414	20.3		27.6	37	83	3.5	10sh-13 A
250S14	485	14		21.5	30	85.8	3.8	10sh-19
250S14A	432	11		15.8	18.5	82	3.8	10sh-19A
300S110	790	110		295.7	440	80	4
300S90	790	90		242.8	315	79.6	4	12sh-6
300S90A	756	78		217	280	74	4	12sh-6 A
300S90B	720	67		180	220	73	4	12-sh6B
300S58	790	58		149.9	180	84.2	4.4	12sh-9
300S58A	720	49		118.6	160	81	4.4	12sh-9A
300S58B	684	43		100	132	80	4.4	12sh-9B
300S32	790	32		79.2	110	86.8	4.6	12sh- 13
300S32A	720	26		60.7	75	84	4.6	12sh-13A
300S19	790	19		47	55	86.8	5.2	12sh- 19
300S19A	720	16		39.2	45	80	5.2	12sh-19A
300S12	790	12		30.4	37	84.8	5.5	12sh-28
300S12A	684	10		3.9	30	78	5.5	12sh-28 A
350S125	1260	125		534	710	80.5	5.4	14sh-6
350S125A	1181	112		462	630	78	5.4	14sh-6A
350S125B	1098	96		373	500	77	5.4	14sh-6B
350S75	1260	75		303	355	85.2	5.8	14sh-9
350S75A	1170	65		247	280	84	5.8	14sh-9A
350S75B	1080	55		197	220	82	5.8	14sh-9B
350S44	1260	44		173	220	87.5	6.3	14sh-13
350S44A	1116	36		131	160	84	6.3	14sh-13A
350S26	1260	26		102	132	87.5	6.7	14sh-19
350S26A	1116	21.5		78.8	90	83	6.7	14sh-19A
350S16	1260	16		64.5	75	85.3	7.1	14sh-28
350S16A	1044	13.4		48.8	55	48	7.1	14sh-28A
500S98	2020	95	970	678	800	79.5	4	20sh-6
500S98A	1872	83		540	630	78.5	4	20sh-6A
500S98B	1746	74		452	560	78	4	20sh-6B
500S59	2020	59		391	450	83	4.5	20sh-9
500S59A	1872	49		333	400	75	4.5	20sh-9A
500S59B	1746	40		257	315	74	4.5	20sh-9B
500S35	2020	35		219	280	88	4.8	20sh-13
500S35A	1746	27		151	220	85	4.8	20sh-13A
500S22	2020	22		144.1	185	84	5.2	20sh-19
500S22A	1746	17		101	132	80	5.2	20sh-19A
500S13	2020	13		86.2	110	83	5.7	20sh-28
600S75	3170	75		727	800	89	7.5	24sh-9
600S75A	2880	65		580	630	88	7.5	24sh-9A
600S47	3170	47		465	560	88	7.5	24sh-13
600S32	3170	32		310	400	89	7.5	24sh-19
600S32A	2880	27		238	280	89	7.5	24sh-19A
600S22	3170	22		223	280	85	7.5	24sh-28
600S22A	2880	18.2		168.5	200	84.5	7.5	24sh-28A
800S32	5500	32	730	700	315	84	74.5	32sh-19
800S-32A	5310	29		570	450	84	4.5	32sh-19

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【S、SH型單級雙吸離心泵】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
